CT1000紗線外觀分析儀采用精密光學技術、高速數碼相機技術、最新計算機技術、圖形圖像處理技術、高精度檢測紗線直徑等紗線外觀信息，可以給出被測紗線的平均直徑、直徑不勻率CV值、各級紗疵統計值及紗線直徑不勻的周期性特征等表征紗線外觀質量的技術指標，對全面評價紗線質量、指導制造工藝、預測織物效果有著極其重要的意義。CT1000紗線外觀分析儀適用于紡織企業、科研院所、高等院校等對紗線外觀性能的測試。
    CT1000紗線外觀分析儀主要應用方面：
    測量紗線外觀信息，例如紗線直徑及其不勻率，紗線直徑不勻的周期性特征等。結合電容式條干儀測量結果，應用光電式測量結果與人們視覺效果更加接近的特點，更加全面地評價、控制成紗質量；
    電子黑板功能可以代替搖紗線黑板，同時計算機可以方便地大量保存黑板圖片。進一步開發的紗線智能評級軟件可以客觀評價紗線外觀等級；
    織物仿真功能通過測量的紗線數據給出機織物、針織物圖片效果，在預測紗線質量對布面質量的影響方面發揮重要作用；
    對于含有導電纖維等特定紗線，電容式條干儀不能測量，光電式紗線外觀測試儀可以全面評價含導電纖維紗線的各項指標。
主要特點
●  可測量棉、毛、麻純紡或混紡紗線及含導電纖維的直徑、紗線外觀特征及不勻率。
●  計算紗線直徑平均值、變異系數CV值、變異—長度曲線。
●  統計各級紗疵數。
●  計算波譜圖。
●  測量中可即時畫出紗線直徑不勻曲線圖。
●  模擬紗線黑板。
●  仿真織物效果。
主要技術參數
●  線徑最大測量范圍3mm，分辨率為3.5μm。
●  測試速度：25m／min、50m／min、100m／min、200m／min
●  測量頻率3.3KHz，即紗線以100米／分鐘速度運行時，CCD相機對紗線每0.5毫米測量一次直徑。
●  特別適用于含導電纖維紗線。
●  測試時間：10s～20min之間以10秒為單位任意設定。
●  直徑不勻率CV值測量范圍：2％～100％。
●  變異—長度曲線：等效切割長度分析范圍0.5mm～1000mm。
●  偏移率(DR％)值及DR曲線：
●  DR值：測試范圍0.01～99.99％
參考長度和門限：20cm，+35％；20cm，30％；1m，+5％；1m，5％
●  DR曲線：給出參考長度為1cm、10cm、20cm、50cm、lm，門限從0～50%的正負偏移率(DR)曲線。
●  疵點值：能同時輸出多檔靈敏度的疵點值。
●  波譜圖：可測波長范圍：0.2cm～230m
波譜頻道數：85個
●  直徑頻率分布圖：相對平均直徑而言，可給出從100％～+100％范圍內直徑頻率分布圖。

系統組成

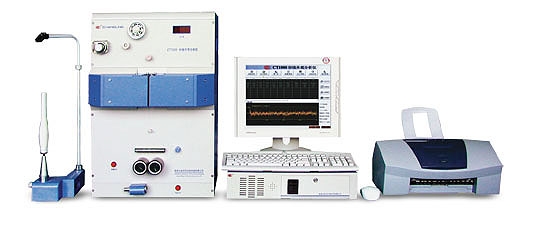

由檢測分機、主處理機(顯示器、鍵盤、鼠標)、打印機及紗架組成。
