XJ129L快速短纖維率測試儀是測試原棉、棉條及棉絮的短纖維指標的儀器，它集光、電、機、氣和計算機技術于一體，能夠快速檢測棉花的長度和短纖維率，給出跨距長度、有效長度、重量短纖維率、根數短纖維率、重量纖維長度排列圖、根數纖維長度排列圖等指標。XJ129L快速短纖維率測試儀自動形成一端整齊的束纖維試樣，取樣量大，數據一致性好，與傳統方法測試結果相符率高?？捎糜诿藁z驗、加工和交易等單位對原棉的短纖維率進行檢測，增強檢測結果的科學性和公正性；也可用于紡織企業、科研院所等部門對原棉和棉條的短纖維率進行檢測，合理利用棉花原料，優化紡織工藝，提高產品質量。

主要特點

l 創(chuàng )新的快速原棉制條器，可以在4分鐘內對原棉進行無損、快速、大容量制條。

l 采用雙路取樣裝置，同時得到兩個一端整齊的試樣，取樣效率高。

l 取樣針床和測量機構并行工作，1.5分鐘內完成兩個試樣的測試，測試速度快。

l 同時輸出長度、短纖維率數據以及纖維長度排列圖。

l 數據一致性好，與傳統方法測試結果相符率高。

系統組成

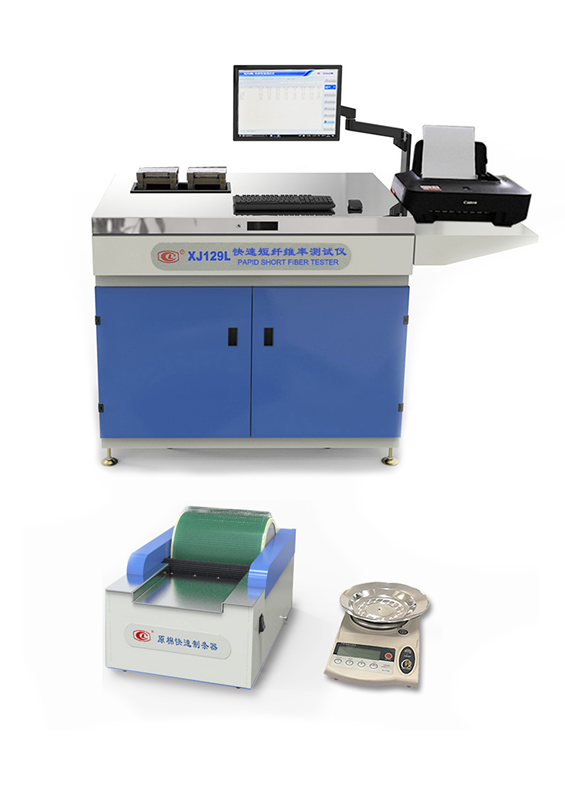

XJ129L快速短纖維率測試儀主要由原棉快速制條器、電子天平、測試主機（包括雙路取樣裝置、梳理機構、檢測系統、控制系統）、主處理機、顯示器、打印機及附件組成。

原棉快速制條器

原棉快速制條器由喂棉托盤、引伸機構、傳動機構、控制系統等組成。制條時，稱取6.5g±0.2g原棉進行4個循環的牽伸制條，確保制出的棉條均勻、纖維伸直度好。

雙路取樣裝置

雙路取樣裝置由兩組梳針排、兩個壓板、取樣電機、夾樣鉗口等組成。取樣時將兩根棉條分別放置在兩組梳針排上，壓下壓板，夾樣鉗口進行多次整齊樣品，同時得到兩個一端整齊的測試試樣。

性能指標

1. 測試范圍 原棉、棉條及棉絮

2. 測長范圍 6mm～54mm

3. 試樣質量 原棉或棉絮 6.5g±0.2g

棉條不稱重

4. 長度 跨距長度 誤差±0.5mm

有效長度 誤差±0.5mm

5. 短纖維率 12.7mm短纖維率 誤差±2.0%

16mm短纖維率 誤差±2.0%

6.測試效率 制條時間 ≤4min

測試時間 ≤1.5min（2個試樣）

7. 電源 電壓 220V/50Hz

功率 1kW

8. 氣源 壓力 ≥0.6MPa

流量 ≥12L/min

9. 外形尺寸 測試主機 1450mm×750mm×910mm

原棉快速制條器 480mm×300mm×280mm

9. 重量 測試主機 100 kg

原棉快速制條器：30kg
