長嶺紡電技術服務部 黃博

陜西長嶺紡織機電科技有限公司生產的YG063系列全自動單紗強力儀（以下簡稱強力儀）采用等速伸長（CRE）原理，適用于測試棉、毛及化學短纖維的純紡或混紡的單紗或股紗的斷裂強力指標，性能均符合GB/T3916-1997標準。經過十多年的市場銷售，裝備了全國大部分的紡織實驗室，學校和纖檢實驗室，其中063G型使用氣動技術，測試時間節約30%左右。在實際工作中總結以下經驗，和各位分享。

1.儀器安裝問題

063T安裝在定制的工作臺上，063和063G是落地式放置，為了保證儀器正常，測試數據正常，儀器要保證水平放置。如一家用戶處063T在測試中一直出現串行通訊報警提示，檢查后發現是儀器擺放位置不正，滑板向下運行中碰到工作臺面邊緣導致，調整儀器位置后工作正常。
2.氣源問題

063G工作需要使用壓縮空氣，且使用的氣管很細，如果氣源不干凈，含水、油、鐵屑等雜質，時間長了就會(huì )造成氣缸電磁閥堵塞或者損壞。氣源不干凈可能引起吸紗口不吸紗、吸紗氣缸不工作等故障。所以應定期檢查并清理，氣源應該濾水濾油，或加裝油水分離器過濾。
3.開關電源問題

儀器的24伏開關電源主要是給控制電機供電，如果輸出不穩或沒有輸出，會(huì )導致電機控制失效，出現儀器取樣棍不轉的現象。
4.紗線強力值異常問題

使用063和063G系列產品時，可以通過觀察F-E曲線來判斷夾頭夾片正常與否。夾頭夾片正常時F-E曲線是平滑的，每次測試的差異比較小；夾頭夾片磨損或有故障時，F-E曲線一般呈鋸齒狀，且每次測試差異很大?，F在有的廠家測試品種比較多，高支紗到低支紗，單紗到股線，強力值差異比較大。一般來說，低支紗和股線強力會(huì )比較大，長期使用易造成上、下夾頭的夾片磨損，夾片上會(huì )形成凹槽，從而造成測試時紗線打滑，出現強力值變小，斷裂時間變長的現象。

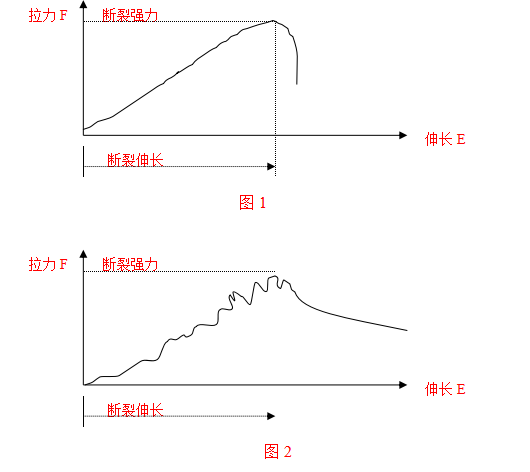

強力-伸長曲線：也叫F-E曲線。正常的曲線如圖1，故障曲線如圖2.

5.氣缸和電磁閥故障

063G使用電磁閥和氣缸，電磁閥常見故障有機械手夾頭，上夾頭，下夾頭和剪刀沒動作，在自檢菜單中執行分步動作，例如分步動作執行以上四個動作時無反應，打開左側門可以看到5個同樣型號電磁閥，可以互換找到問題點。氣缸故障常見取樣棍氣缸故障，取樣棍閉合是靠氣缸頂被動羅達閉合的，閉合后才能有預加張力，如果氣缸有故障會(huì )出現羅拉夾不緊或者無動作的情況。

【1】左清紗板 【2】主動輪 【3】被動輪 【4】右清紗板 【5】拉簧 【6】拉桿 【7】氣缸支架 【8】氣缸 【9】取樣輥電機

更換【8】氣缸時，需要先給舊的的氣缸通氣后，使用鉗子固定氣缸桿，把氣缸桿上的螺絲取下。再更換新的氣缸，通氣后安裝好螺釘，再恢復。
