1. 概述
    CS808棉花異纖清除機是在紡織生產過程中自動清除原棉中混有的異纖、異物的設備。該設備可串聯安裝在“清花”生產線或“清梳聯”生產線中。自動檢測、清除棉花中混有的異性纖維、異物及被污染的纖維，包括丙綸絲、有色尼龍、塑料碎片、色布條、色棉線、麻繩、棕絲、毛發等。
    該產品具有自動檢測、清除異纖；動態噴氣統計信息顯示；自動故障報警、查詢；系統信息、統計結果顯示保存等功能。
    CS808相對同類產品占地面積小，棉流管道短，且不帶開松機構，整機功率小，故障率低，便于安裝維護。該設備安裝、使用將會(huì )給企業帶來長遠、顯著的經濟效益。

2. 使用條件
2.1使用條件
A.電源:  三相380 VAc±10%   50Hz±5%
        （三相電壓不平衡率小于3%）
B.氣源:  壓力  0.6 MPa～0.7MPa   流量  不小于600 L/min
         質量等級符合ISO8573-1標準4級。
C.額定功率:  主機  2.0 kW
             吸廢棉風機  0.75 kW
D.使用環境要求：
      溫 度   0℃～40℃  (24小時內溫度變化小于10℃)
      濕 度   80%RH以下無冷凝
      棉 速   10米/秒左右

3.技術特性
3.1 清除對象：被污染的棉花、白色、彩色丙綸絲、麻繩、棕絲、色布條、色棉線、雞毛、毛發、塑料袋碎片以及尼龍編制袋的碎纖維等（包括葉屑、棉籽殼）。
3.2 分辨率：采用6臺4K彩色CCD工業相機，掃描頻率高達9kHz，系統最小分辨率可達0.2mm，能準確分析、檢測出細小異纖。
3.3 清除效率：在充分開松的原棉中清除1cm2以上的異纖可達到75%以上。
3.4 產量：最高產量為1000公斤/小時。
3.5 光源：采用LED光源，壽命長，預熱時間短，穩定性好。

4.主機組成
4.1強電板：包括馬達開關、交流接觸器、PLC、直流穩壓電源。負責主機及配套風機的供電、控制。
4.2 檢測單元：包括相機，光源，玻璃檢測通道等，其功能是完成圖像采集和光電轉換。
4.3 電控單元：包括控制計算機、圖像處理卡、氣閥板、TFT觸摸顯示器、電源，人機對話界面、系統監控、圖像信號采集處理、噴氣控制。
4.4除雜單元：包括32個剔除閥、儲氣罐、氣壓表、分雜管道、廢棉箱等，完成異纖清除工作。

5.現場安裝要求
5.1 現場安裝調試的技術服務人員應配備PS/2的鼠標、鍵盤和紫外防護眼鏡。

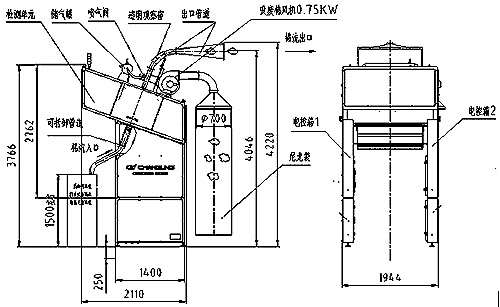

5.2 安裝占地面積約1500mm×4000mm，高度4400mm。要求地面水平、平整。安裝位置對檢測效果影響很大，其它安裝方式可能降低清除效果。
清梳聯生產線：設備安裝在精細開棉機后，CS808正對精細開棉機出棉口，CS808棉花入口中心線與精細開棉機出棉口中心線重合，用管道連接兩臺機器。
清花生產線：設備安裝在最后一個開棉機后，開棉機的出口經圓管道連接輸棉風機入口，風機出口經管道連接泄壓管后聯入CS808的開松機構棉箱口，輸棉風機同主機的安裝位置根據現場確定，原則上要求棉花由棉箱中央位置均勻落入，經過CS808檢測的棉花通過調節管道送入成卷機上的凝棉器內。
5.3 要遠離振動源、強電磁干擾環境。
5.4 設備安裝位置不能處于有較強空氣流動的區域。
5.5 用戶自制連接管道，將進棉口和輸棉風機與相應的清花生產線管道或清梳聯生產線管道連接，要求棉花由棉箱中央位置均勻落入；自制管道連接濾塵系統。風機支架的安裝位置根據現場位置決定，吸廢棉風機根據現場情況確定安裝方式。
5.6 將壓縮空氣進氣管與符合要求氣源連接，用戶提供G1/2的內螺紋接口，并確保無漏氣現象。
5.7 整機電源線（6mm2 以上）從廠家電控箱引致設備旁。電源功率大于16KW，380V（三相四線/三相五線）,中性線或地線須可靠接地。
5.8 對清花生產線中，一條線有多個成卷機時，須保證每個成卷機的入口規格一致、入口風量相同。且生產線必須改造成同一時刻只能有一臺成卷機要棉。
5.9 根據用戶生產線中最后一臺開棉機的給棉時間占空比來要求廠家適當減少給棉羅拉驅動電機的齒輪齒數或棉箱厚度，盡量達到均勻持續給棉的狀態。

6.用戶實際應用情況

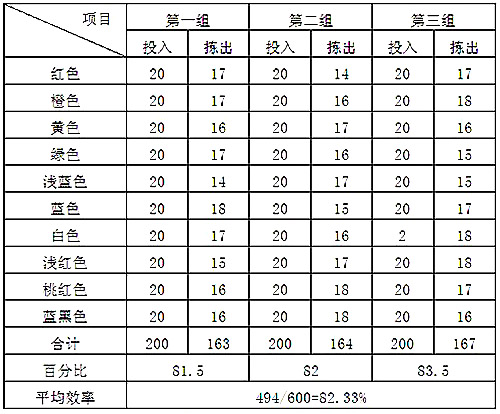

    CS808棉花異纖清除機(窄通道機型)目前在西安五環集團前紡車間使用1年多，現場產線為圓盤機，每天檢測的棉花品種有三種左右，因此根據當前品種創(chuàng )建對應的多類器，不同的分類器設置不同的算法參數，滿足配棉頻繁變化的需求。投擲樣本為硬卡紙，長度為 40mm×(2.0～3.0)mm的十種紙條（紅色、橙色、黃色、綠色、淺藍色、藍色、白色熒光、淺紅色、桃紅色、藍黑色）,每種20個，所有樣本混合后，在距離檢測通道前正中間開一個8mm小孔，在棉花通過檢測區域時，在該小孔投放樣本，投放完畢后從廢棉中檢出投放樣本，試驗結果如下表所示。
    從下表的試驗數據中可以看出，CS808棉花異纖清除機識別并檢出異纖的能力穩定，經過長期觀察，在廢棉中能發現各種不同顏色，不同大小的異纖，滿足了用戶的使用需求。
    用戶使用期間，機器密封性好，棉花沒有進入光源箱和電控箱，用戶可以20天左右做一次清潔即可。機器操作簡便，更換棉花品種時只需要選擇相應的品種后，直接運行即可。使用期間機器運行穩定，未出現異常，沒有對生產造成影響，穩定性得到用戶的肯定。
