一  在JC－106維修儀上檢查、維修DQSS-30檢測頭
1. 維修前的準備工作
    JC-106維修儀是長嶺紡電公司為方便維修長嶺系列電子清紗器檢測頭而設計和生產的專用維修檢測儀器。使用JC-106維修DQSS-30電子清紗器檢測頭（簡稱S30檢測頭)，總體上和維修其它檢測頭相似。由于S30檢測頭使用的是D型9針插頭，與JC-106上的11點插座不能直接連接，因
    此需要一根轉接電纜連接檢測頭與維修儀。具體說明如下：
1.1  D型9針轉接電纜

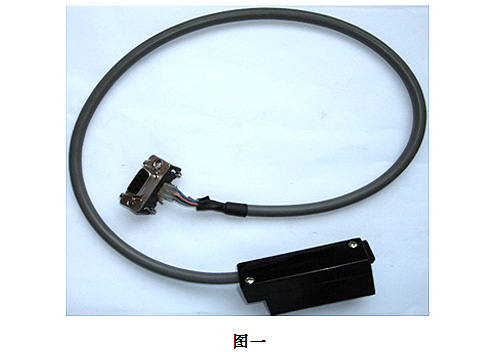

    轉接電纜實物如圖一所示：

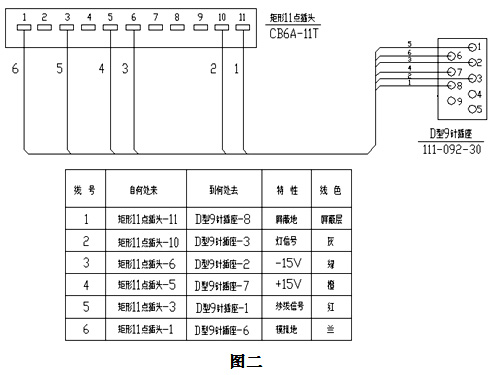

    轉接電纜的接線關系如圖二所示：
    其中矩形11點插頭的型號為CB6A－11T， D型9針插座的型號為111－092－30。在進行維修前要檢查轉接電纜是否正常，有無斷線的情況。
1.2 JC－106維修儀

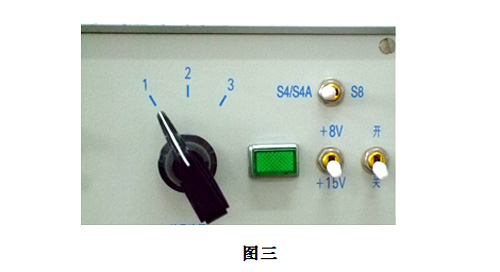

    在進行S30檢測頭維修前，將“S4/4A、S8轉換開關”置于“S4/4A”位置，將“+8V、+15V 轉換開關”置于“+15V” 位置，“錠號選擇”開關置于“1”位置，如圖三所示：

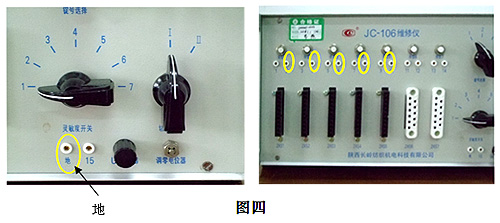

   “靈敏度檢查選擇”開關和“切換”開關同樣都置于“1”位置，如圖四所示：
    在進行S30檢測頭的維修時，將轉接電纜的矩形11點插頭插在JC－106維修儀插座“2XS1～2XS5“中的任一個上，將檢測頭與轉接電纜的D型插座連接，同時將數字三用表置直流電壓毫伏檔，紅表筆插入接插檢測頭的插座右上方的測試孔（孔編號為偶數），黑表筆插入測試孔“地”，數字三用表讀數即為檢測頭的零點，如圖四所示。

2. S30檢測頭調試方法
2.1 檢測頭零點的調整
    檢測頭零點的正常范圍為－1V～+1V，超過此范圍會(huì )影響檢測頭的正常工作?？紤]到檢測頭零點漂移的因素，建議將零點調整在－500mV～+200mV之間，調整檢測頭的零點分以下3個步驟：
2.1.1  先將檢測頭通電5分鐘，然后測出檢測頭的零點，假如此時測得的零點為－1180mV，這個－1180mV就是目前檢測頭零點的原始值，由于零點的范圍應在－500mV～+200mV，因此需要將檢測頭零點向正方向調整大約0.7～1.3V。
2.1.2  打開檢測頭的上蓋，測出檢測頭的零點，假如為+1.48V，這時我們就會(huì )發現打開上蓋后檢測頭的零點比原始值變化了2.5V左右，這就是說打開、合好上蓋會(huì )使零點有個2.5V左右的差值變化。這里要注意的是這個差值變化對于不同的檢測頭是不同的，在調整每一錠檢測頭零點時，都要掌握這錠檢測頭上蓋后對零點數值的影響，總體來說一般在2～3V之間。

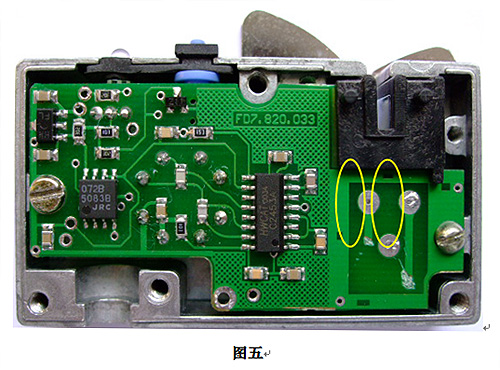

2.1.3  調整檢測頭零點的方法，是通過割檢測頭印制板上的印制線，見圖五圈中所示，割左邊的印制線會(huì )使零點朝正零點方向調整；割右邊的印制線會(huì )使零點朝負方向調整。
    例如說剛才的檢測頭，零點的原始值是－1180mV，打開上蓋后零點是+1.48V，我們需要將零點向正方向調整0.7V～1.3V，這就需要去割左邊圈中的印制線，用單面刀片輕輕細割印制線即可。
    每割一次印制線都要觀察一次三用表的讀數（注意在讀數時手要遠離檢測頭），等零點讀數處于2.3V～2.7V之間時就可以了，為合好上蓋后使零點向負方向變化2.5V做好準備，合好上蓋后，這時該錠檢測頭的零點就在+200mV～－500mV之間了。 （未完待續）
