1  引言
    電容式條干均勻度測試儀，是上世紀八十年代后發(fā)展起來(lái)的紗線(xiàn)檢驗的電子儀器，具有精度高，穩定性強的特點(diǎn)。它既出具紗線(xiàn)條干質(zhì)量變異系數CVm值、細節、粗節、棉結，同時(shí)還出具相對線(xiàn)密度及其變異系數。因此，探討用條干均勻度測試儀測得的相對線(xiàn)密度變異系數CVAF考核與控制紗線(xiàn)的長(cháng)片段不勻具有重要的意義。  充分利用檢驗儀器的各項功能，一機多用，既降低了檢驗成本，又提高了檢驗效率，降低紗線(xiàn)長(cháng)片段測量不確定度，提高了檢驗質(zhì)量。

2  百米重量變異系數表征紗線(xiàn)長(cháng)片段不勻的局限性
    紗線(xiàn)條干不勻在織物組織上表現為包括長(cháng)片段不勻、短片段不勻、細節、粗節等。長(cháng)片段不勻主要產(chǎn)生于并條、粗紗工序，明顯的長(cháng)片段不勻在布面上表現為席紋狀、橫影等，嚴重影響布面外觀(guān)質(zhì)量。因此，國家及行業(yè)相關(guān)紗線(xiàn)標準均用百米重量變異系數考核、控制紗線(xiàn)的長(cháng)片段不勻。  百米重量變異系數的試驗方法為切斷稱(chēng)重法。用等長(cháng)度的紗線(xiàn)重量的離散性，來(lái)反映一批紗線(xiàn)的長(cháng)片段不勻。紗線(xiàn)條干不勻有兩種情況，即紗線(xiàn)質(zhì)量（線(xiàn)密度）不勻和紗線(xiàn)外觀(guān)（直徑）不勻。而事實(shí)上，紗線(xiàn)的不同片段因捻度不勻即緊捻或弱捻導致紗線(xiàn)內纖維的密度不同，會(huì )形成等質(zhì)量紗線(xiàn)片段外觀(guān)粗細不一定相等，外觀(guān)粗細相同的紗線(xiàn)片段質(zhì)量不一定相等，因而兩質(zhì)量相同的紗線(xiàn)片段也可能形成布面條干不勻，兩質(zhì)量不等的紗線(xiàn)片段不一定形成布面條干不勻。
    通常我們所考核的條干不勻，都是由于紗線(xiàn)線(xiàn)密度不勻引起的條干不勻。切斷稱(chēng)重法和電容檢測法都是基于檢測由紗線(xiàn)線(xiàn)密度不勻引起的條干不勻。兩者有著(zhù)共同之處，都是檢測紗線(xiàn)的線(xiàn)密度。但也有不同的地方，切斷稱(chēng)重法檢測出百米紗線(xiàn)的重量，換算成千米即為tex，它可顯示出本批被測紗線(xiàn)的支數與工藝設定支數之間的差異。電容式條干均勻度測試儀檢測出的是紗樣的相對支數，單位是百分數，它可顯示出本批被測紗線(xiàn)之間的支數差異，但無(wú)法明確與工藝設定支數之間的差異。
    盡管兩者反映的支數差異不同，一個(gè)是絕對支數，另一個(gè)是相對支數。但是反映絕對支數離散性的百米質(zhì)量變異系數和反映相對支數離散性的相對線(xiàn)密度變異系數，這兩者之間有著(zhù)相同之處，即都是反映出試樣間的線(xiàn)密度不勻的離散性。

3  應用電容式條干均勻度測試儀反映紗線(xiàn)長(cháng)片段不勻
3.1  檢測原理：電容式條干均勻度測試儀的檢測原理是:紗條以一定速度通過(guò)極板電容器時(shí)，電容量隨紗線(xiàn)中的纖維量的多少或質(zhì)量變化作正比例變化，電容極度板中帶有試樣時(shí)，可將電容器近似看作是一個(gè)多層介質(zhì)(空氣與紗條)串聯(lián)的平板電容器，當紗條經(jīng)過(guò)電容極板時(shí)，所產(chǎn)生的電容量與紗線(xiàn)中的纖維量成正比。
    由此我們可以看出，紗線(xiàn)通過(guò)電容式條干儀檢驗時(shí)，紗線(xiàn)中的纖維數量和質(zhì)量與電容量成正比例變化，在溫濕度條件基本穩定的情況下，紗線(xiàn)某一片段的纖維量的變化也基本等效于某一紗線(xiàn)片段線(xiàn)密度的變化。 因此紗線(xiàn)長(cháng)片段不勻也可以通過(guò)電容式條干儀的相對線(xiàn)密度變異系數CV AF反映紗線(xiàn)的長(cháng)片段不勻。
3.2  通過(guò)一組試驗進(jìn)行百米重量變異系數與相對線(xiàn)密度變異系數CV AF反映長(cháng)片段不勻的結果對比。
3.2.1  試驗儀器
    YG135G條干均勻度測試儀    長(cháng)嶺紡織機電科技有限公司
    EL-200S電子天平           北京嘉麓野儀器設備有限公司
3.2.2  溫濕度
    采用南京博森科技有限公司二次回風(fēng)及水噴淋機組：
    溫度:20℃±1.0℃    濕度:65±2%RH
3.2.3  試驗計劃
    因YG135G每批最多試驗次數為24次，所以本試驗從現在紡制的常用線(xiàn)密度的樣品中各選取3個(gè)管紗，每個(gè)管紗做8次，選取測試速度為200m/min，試驗時(shí)間為30秒。實(shí)測試樣長(cháng)度為100米。
    每次試驗在儀器調整均值、正式檢測后零秒起，在牽引羅拉處切斷紗線(xiàn)；每次試驗結束后在電容極度板下切斷，再在其首端切去從電容極板到牽引羅拉處的紗線(xiàn)，這樣從每次條干均勻度測試儀試驗中得到長(cháng)度100米的紗線(xiàn)。條干均勻度檢驗完畢后，再用切下的各縷紗線(xiàn)在天平稱(chēng)重計算百米重量變異系數。
3.2.4  試驗結果見(jiàn)表1

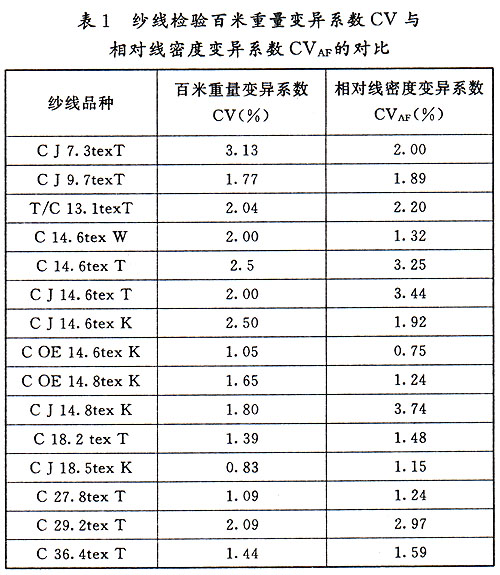

    表1為紗線(xiàn)檢驗百米重量變異系數CV與相對線(xiàn)密度變異系數CV AF的對比。
3.3  結論
    作為反映長(cháng)片段不勻的不同檢測方式，其檢測原理不同，其結果就會(huì )有所不同。百米重量變異系數反映的是紗線(xiàn)重量不勻，而相對線(xiàn)密度變異系數CV AF反映質(zhì)量不勻，因此，其檢驗結果并不完全線(xiàn)性相關(guān)。從上表可以看出，同一樣品做出的百米重量變異系數CV與相對線(xiàn)密度變異系數CV AF結果是不同的，但兩者都是反映了紗線(xiàn)長(cháng)片段的不勻，原理不同，所以其長(cháng)片段不勻的結果也不盡相同。除個(gè)別情況外，兩者所反映的條干不勻的趨勢是基本一致的。

4  建議
4.1  引用條干均勻度測試儀反映紗線(xiàn)長(cháng)片段，無(wú)須再搖取縷紗（檢驗紗線(xiàn)的百米重量偏差，可搖取少量管紗試驗）、每縷稱(chēng)重、計算變異系數等工作，通過(guò)做條干均勻度CVm值同時(shí)出具的相對線(xiàn)密度變異系數CV AF，反映紗線(xiàn)質(zhì)量方面的長(cháng)片段不勻，充分發(fā)揮電子檢驗儀器的各項性能，減少了試驗環(huán)節，又提高了工作效率，并由此減少測試不確定度。
4.2  基于反映長(cháng)片段不勻檢驗所需要的的代表性，相對線(xiàn)密度變異系數CV AF試驗次數僅能做24次，是不能滿(mǎn)足需要的。電容式條均勻度儀所得的電容量反映的紗線(xiàn)條干不勻，與其它方式所得的各片段質(zhì)量不勻有所不同，它與紗線(xiàn)質(zhì)量不勻密切相關(guān)。

    因此作為條干均勻度測試儀生產(chǎn)廠(chǎng)，應對最大試驗次數進(jìn)行修改，以適應用相對線(xiàn)密度變異系數CVAF表征紗線(xiàn)長(cháng)片段不勻的需要。
