1 概述
精銳40電子清紗器是采用ARM嵌入式技術開發的新一代數字式電子清紗器?？膳?332、GA013等普通絡(luò )筒機。它用于絡(luò )紗過程中清除各種有害紗疵（棉結、短粗節、長粗節、長細節、鏈狀紗疵），可適應特種紗線品種（竹節紗、包芯紗、絹紡紗、賽絡(luò )紡紗），具有錯支檢測、定長、統計、在線檢查、故障報警、聯網等功能。鏈狀紗疵是指在平紗上出現的連續性幅度、長度較小的紗疵群，是精銳40清紗器的新增清紗通道。
一套精銳40電子清紗器包括一個電控箱、兩個車速傳感器，若干個處理器和檢測頭。每個處理器可帶5錠檢測頭，檢測頭配套分為80、100、120錠三種配置，處理器分別對應為16、20、24個。成套安裝件與檢測頭配套量相適應，最多可配置160錠，其成套性由設計文件規定或按定貨合同供應。
2 功能及特點
2.1 首創(chuàng )鏈狀紗疵清除功能
2.2 采用絕對測量方式
2.3 檢測頭采用雙電容ASIC芯片檢測方式，精度高、可靠性好、壽命長
2.4 具有全程錯支檢測功能
2.5 可適應特種紗線（棉紡、絹紡、賽絡(luò )紡、竹節紗、包芯紗）
2.6 具有定長功能，可單錠設置定長值，范圍：1000～1000000米
2.7 具有統計、數據轉存并打印功能
2.8 自動增益調整、零點補償
2.9 具有在線自檢、報警功能
2.10 結構簡潔、成套性好、便于維護
2.11 可用以太網實現聯網
3 技術指標
使用環境條件：
使用溫度范圍:10℃~50℃
使用濕度范圍:35~85%RH

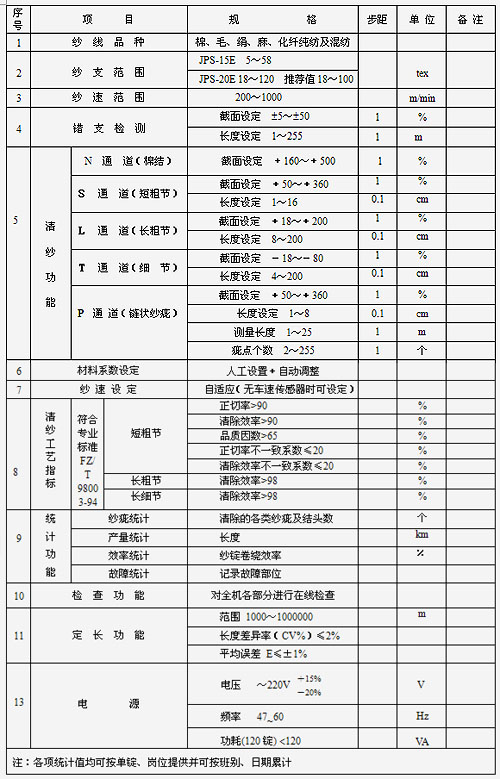

技術指標如下表
4 應用注意事項
4.1 初始紡紗和更換品種
當系統剛上電或更換紗線品種時，系統需要測量紗線的平均值進行副增益調整，所以誤切較多，當跑完一管紗時就可以調好，系統正常工作，如果個別錠跑不起來，說明該錠靈敏度偏底（切細節時）或偏高（長粗節時），需要對檢測頭的靈敏度進行調整，也可以先將長粗、長細門限放寬等跑完一管紗后（副增益調整已完成）再調回來。
4.2 檢測頭燈狀態和按鈕使用
4.2.1 燈的狀態：
綠燈：無紗時常亮；跑紗時綠燈滅；投紗時綠燈閃亮，慢閃（每秒約4次）；當有錯支時綠燈快閃（每秒約16次）。
紅燈：當跑紗時需要切刀而沒有斷紗繼續跑紗，紅燈閃亮，切刀報警，此管紗跑完當再次跑紗時此次報警結束，檢測頭燈滅；當到長時紅燈亮，表示定長到。
4.1.1 按鈕作用
按鈕有兩個作用：一是用于清除定長（定長開關開時）；二是強行調零，將副增益初始化。按鈕按住后紅燈亮，大約2秒后綠燈開始快閃，而且綠燈快閃未結束，此時松手，實現按鈕第一個功能。按住按鈕后紅燈亮，大約2秒后綠燈開始快閃，直到快閃結束，此時松手可實現按鈕第二個功能。
4.2 鏈狀紗疵功能
鏈狀紗疵是指在平紗上出現的連續性幅度、長度較小的紗疵群，是精銳40清紗器的新增清紗通道。
設定門限定義：每個小紗疵的幅度設定，單位為“%”；每個小紗疵的長度門限，單位為“cm”；設定長度小紗疵的個數，單位為“個”；設定長度，單位為“米”。例如某用戶將鏈狀紗疵的門限設為：100%、1cm、10個、5米，表示在5米長的紗線里，如果有幅度大于100%、長度大于1cm的紗疵多于10個就發一次切刀，統計一個鏈狀紗疵。
4.3 定長功能
用戶可以根據實際需求對“定長長度”、“修正系數”、“清定長方式”參數進行設定實現定長功能。
4.3.1 修正系數：是定長修正系數，與絡(luò )筒機機械狀態有關。實際長度=清紗器測量長度×修正系數。
4.3.2 清到長方式選擇：按鈕/自動<X>，到長時（滿筒）檢測頭指示燈紅燈亮，需清除筒長數據才能進行下一次定長跑紗。
按鈕方式：設定為“按紐”表示需按檢測頭按鈕才能清定長，按鈕時，注意按至檢測頭紅燈亮，大約2秒鐘后在綠燈快速閃，而未停止閃爍時松手，綠燈亮，表示定長已清。
自動方式：表示投X次紗后自動清到長，X范圍為“1-7”。例如X的設定值為3就表示投3次紗后自動清到長，其中2次切斷，第3次投紗后不切斷，可跑紗。自動方式時按鈕方式仍有效。
4.4 材料系數設定
材料系數的定義與實驗室儀器一致，在設置時可根據紗線回潮率、車間溫濕度適當調整，濕度越大材料系數越大。因為機器本身有自動增益調整,所以當變化不太大時不需調整材料系數。
在標準情況下，材料系數C的計算公式為：C=C1×M1+C2×M2+…+Cn×Mn.例如JCT65/35的材料系數為 C=3.5×65%+7.5×35%=4.9。
材料系數還可通過的“系統檢查”中的“5讀增益”獲得，以80為中心，如果大多數值偏大（與80比），當前材料系數設定偏小了，需要將材料系數調大；如果大多數值偏?。ㄅc80比），當前材料系數設定偏大了，需要將材料系數調小。如果某錠增益為00，則說明該檢測頭靈敏度偏小，如果某錠增益為FF，則說明該錠檢測頭靈敏度偏大。
5 結束語
精銳40電子清紗器是一種全數字化、采用嵌入式ARM技術的電子清紗器。整機由二級微處理器構成，上位機由電控箱內的控制器組成，控制器采用ARM9（三星公司的S3C2410），WinCE操作系統；下位機由16至24個處理器組成，CPU采用ARM7（PHILIPS LPC2132）。由于采用先進的電子處理技術，對紗線實現精細化處理，特別有利于對特特殊品種紗線處理，如賽絡(luò )紡紗、竹節紗等。
