長(cháng)度是棉纖維的一項重要指標。長(cháng)期以來(lái)，由于使用場(chǎng)合的不同以及測試方法的不斷發(fā)展變化，產(chǎn)生了眾多的反映棉纖維長(cháng)度的指標，各個(gè)指標之間有相近的、相關(guān)的一面，但又有區別和差異；有一些經(jīng)驗認識，但又無(wú)固定轉換算式。隨著(zhù)中國加入WTO，進(jìn)行棉花質(zhì)量檢驗體制改革，與國際接軌，棉纖維長(cháng)度的測試方法與指標也要發(fā)生一些變化。測試方法由原來(lái)的感官目測或手工、簡(jiǎn)易、慢速儀器發(fā)展到大容量機器自動(dòng)檢測時(shí)代，指標上也面臨淘汰一些舊的指標，而采用一些新的指標。

1  棉纖維長(cháng)度指標的含義及相互之間的關(guān)系

1.1  手扯長(cháng)度(Lh )
    采用手扯的方法使纖維平行伸直且一端整齊，然后測量出這束纖維中大部分纖維所具有的長(cháng)度。
    手扯長(cháng)度是原棉檢驗中用得最普遍的一種方法。商業(yè)上都以手扯長(cháng)度作標準檢驗方法。在實(shí)際應用中，手扯長(cháng)度與羅拉分析儀測量的主體長(cháng)度接近。
1.2  主體長(cháng)度(Lm)
是指一批棉樣中含量最多的纖維的長(cháng)度，如圖1所示。按照測量方法的不同，分根數主體長(cháng)度和重量主體長(cháng)度。
在工商交接中，一般都用主體長(cháng)度作為纖維的長(cháng)度指標。
1.3  品質(zhì)長(cháng)度(Lp)
    又稱(chēng)右半部平均長(cháng)度，是指比主體長(cháng)度長(cháng)的那一部分纖維的重量加權平均長(cháng)度。
    棉紡工藝上確定工藝參數時(shí)經(jīng)常采用品質(zhì)長(cháng)度作為棉纖維長(cháng)度指標，它較主體長(cháng)度長(cháng)2.5~3.5mm左右，隨纖維的長(cháng)度分布而異。
1.4  平均長(cháng)度( )
    是指纖維長(cháng)度的平均值。一般都用重量加權的平均長(cháng)度。
    用棉纖維大容量測試儀（HVI）測量棉纖維長(cháng)度時(shí)，纖維束的遮光量（光學(xué)質(zhì)量）一定程度代表了纖維重量，這樣也可以給出平均長(cháng)度，如圖2所示。圖中，將距離梳夾根部3.81mm（0.15inch）處的纖維遮光量定為100%，在此點(diǎn)給照影曲線(xiàn)做切線(xiàn)，與橫坐標的交點(diǎn)即為平均長(cháng)度（與縱坐標的交點(diǎn)是將梳夾根部的纖維遮光量定為100%，由于非實(shí)測所得，故加括號）。
    用HVI測得的平均長(cháng)度與用羅拉分析儀和梳片式長(cháng)度分析儀測定的平均長(cháng)度不完全相同，但具有較強的相關(guān)性。
1.5  上半部平均長(cháng)度(Luhm)
    又稱(chēng)上四分位長(cháng)度，是指重量占所測棉纖維一半的較長(cháng)部分纖維的平均長(cháng)度。
    用HVI測量棉纖維長(cháng)度時(shí)，在照影曲線(xiàn)上，如果將梳夾根部的纖維遮光量定為100%，那么，從遮光量50%的點(diǎn)向照影曲線(xiàn)所做的切線(xiàn)與橫坐標的交點(diǎn)即為上半部平均長(cháng)度（參見(jiàn)圖2）。需要說(shuō)明的是，用HVI測得的上半部平均長(cháng)度與用羅拉分析儀和梳片式長(cháng)度分析儀測得的上四分位長(cháng)度不完全相同，但具有較強的相關(guān)性。另外，上半部平均長(cháng)度與品質(zhì)長(cháng)度是完全不同的兩個(gè)表示棉纖維長(cháng)度的指標，但都是棉紡工藝上確定工藝參數時(shí)經(jīng)常采用的指標。在實(shí)際應用中，HVI上半部平均長(cháng)度與手扯長(cháng)度、主體長(cháng)度比較接近，但其大小或接近程度隨著(zhù)棉樣中纖維長(cháng)度分布情況的變化而變化。
1.6  跨距長(cháng)度(SL)
    是指被測纖維束中指定百分數的纖維所跨越的距離。
    用HVI測量棉纖維長(cháng)度時(shí)，掃描纖維束的第一個(gè)截面位置距離梳夾根部3.81mm，以此為基線(xiàn)，將其遮光量定為100%，那么，遮光量為50%處距梳夾根部的距離稱(chēng)為50%跨距長(cháng)度（SL1），遮光量為2.5%處距梳夾根部的距離稱(chēng)為2.5%跨距長(cháng)度（SL2），參見(jiàn)圖2。
    由于2.5%跨距長(cháng)度與傳統棉紡設備上牽伸時(shí)的羅拉隔距相當，因此，可作為確定棉紡工藝參數的依據。
1.7  整齊度比Ur
    兩個(gè)跨距長(cháng)度之比，即SL1/SL2。它是表示棉纖維長(cháng)度整齊度的一項指標。
1.8  整齊度指數Ui
    平均長(cháng)度和上半部平均長(cháng)度之比，即 /Luhm。它也是表示棉纖維長(cháng)度整齊度的一項指標，與整齊度比不同，但數值上具有很強的相關(guān)性。
1.9  短絨率SFR
    是指纖維長(cháng)度短于某一長(cháng)度界限的纖維重量占所測纖維總重量的百分比。短纖維的界限，中國標準為16mm，美國標準為1/2inch（12.7mm）。
    用HVI測量棉纖維長(cháng)度時(shí)，該指標稱(chēng)為短纖維指數(SFI)。由于HVI測量長(cháng)度時(shí)取樣方法和取樣器的局限性，不能完全反映短纖維含量，HVI輸出的短纖維指數是用上半部平均長(cháng)度和整齊度指數通過(guò)一定的經(jīng)驗公式估算出來(lái)的。

2  幾種棉纖維的測試結果

    對幾種棉纖維各個(gè)長(cháng)度指標的測試結果見(jiàn)下表。

3  幾種棉纖維長(cháng)度指標間的相關(guān)性分析

3.1  主體長(cháng)度Lm與手扯長(cháng)度Lh

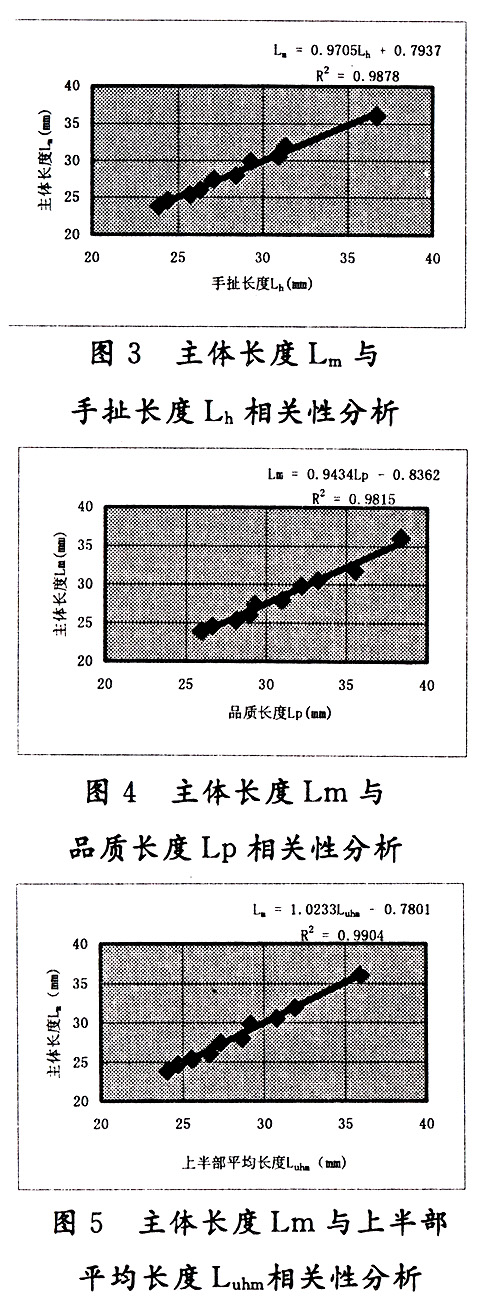

    用表中主體長(cháng)度Lm與手扯長(cháng)度Lh的數據進(jìn)行線(xiàn)性回歸分析（見(jiàn)圖3），相關(guān)系數達到0.9878，可見(jiàn)主體長(cháng)度Lm與手扯長(cháng)度Lh具有很強的相關(guān)性。
3.2  主體長(cháng)度Lm與品質(zhì)長(cháng)度Lp
    用表中主體長(cháng)度Lm與品質(zhì)長(cháng)度Lp的數據進(jìn)行線(xiàn)性回歸分析（見(jiàn)圖4），相關(guān)系數達到0.9815，可見(jiàn)主體長(cháng)度Lm與品質(zhì)長(cháng)度Lp具有很強的相關(guān)性。
3.3  主體長(cháng)度Lm與上半部平均長(cháng)度Luhm
    用表中主體長(cháng)度Lm與上半部平均長(cháng)度Luhm的數據進(jìn)行線(xiàn)性回歸分析（見(jiàn)圖5），相關(guān)系數達到0.9904，可見(jiàn)主體長(cháng)度Lm與上半部平均長(cháng)度Luhm具有很強的相關(guān)性。
3.4  整齊度指數Ui與整齊度比Ur

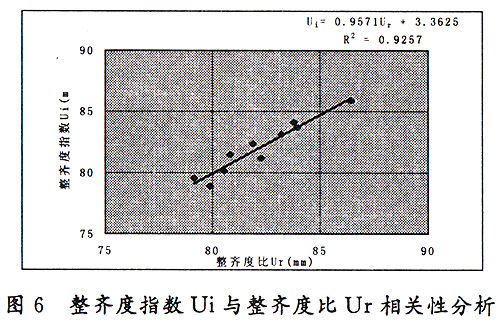

    用表中整齊度指數Ui與整齊度比Ur的數據進(jìn)行線(xiàn)性回歸分析（見(jiàn)圖6），相關(guān)系數為0.9257，可見(jiàn)整齊度指數Ui與整齊度比Ur具有較強的相關(guān)性。
3.5  短絨率SFR與短纖維指數SFI

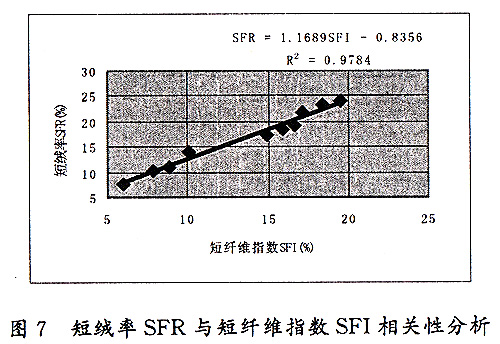

    用表中短絨率SFR與短纖維指數SFI的數據進(jìn)行線(xiàn)性回歸分析（見(jiàn)圖7），相關(guān)系數為0.9784，可見(jiàn)短絨率SFR與短纖維指數SFI具有很強的相關(guān)性。

4  結論

4.1  由于測試方法不同，使用的場(chǎng)合不同，表示棉纖維長(cháng)度的指標不同。
4.2  各長(cháng)度指標之間具有不同程度的相關(guān)關(guān)系，但沒(méi)有確切的換算關(guān)系，相關(guān)程度還隨著(zhù)被測棉纖維長(cháng)度分布的變化而變化。
4.3  對長(cháng)度和整齊度而言，棉纖維大容量檢測方法可以取代傳統的方法，但對短纖維含量而言，該方法給出的僅是一個(gè)估算值。
