電子清紗器計算機網絡(luò )系統以一臺工控機作為上位機，利用數字式電子清紗器電控箱中預留的通訊接口組成車間數據管理中心。完成分析各絡(luò )筒機臺工作狀況，編輯打印產量或質量報表，修改工藝參數等工作。實現生產車間全范圍內清紗質量、產量以及絡(luò )筒設備的監控管理。
  1 系統組成：
    工控機(帶顯示器)、RS-485多串口通訊卡、RS422-RS485轉換器、雙絞線、中繼器（根據距離而定）

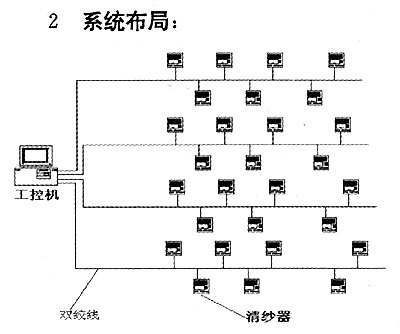

  2 系統布局：（見下圖）
  3  主要特點：
  3.1  實時監控：動態顯示下位機臺的各種生產數據，例如產量、質量、效率等?？梢园窜?chē)間級，機臺級，崗位級，錠級分層顯示數據，也可按產量、質量、效率、筒長、電壓分類顯示，同時監控下位機的工作狀況。
  3.2  報表功能：根據需要生成各類報表，并提供編輯、顯示、打印等功能；提供日報、月報、年報三種報表，報表形式可由用戶自己定義；同時還可對車間的在冊員工狀況進行顯示、打印。
  3.3  數據備份：利用數據庫分類永久存儲機臺的各種信息，較長時間保留各類歷史數據。便于生產單位進行產量質量管理和分析。
  3.4  統計數據：統計某機臺、某班組、某員工或某紗線品種在某一時期的生產狀況。并提供圖形化的形象顯示。
  3.5  系統管理：針對不同的用戶設定不同的權限，以訪問不同的功能模塊，維護系統的安全。
  3.6  查詢功能：可以對車間信息、員工資料、機臺設定、當班信息、檢測數據、機臺故障、機臺開關及時間等狀況進行查詢。
  3.7  設定功能：?jiǎn)蝹€(gè)或成批修改工藝參數，并可瀏覽歷史裝定信息。
