隨著(zhù)市場(chǎng)及人們生活水平對紡織品質(zhì)量要求的不斷提高，紗線(xiàn)毛羽也越來(lái)越成為一項重要的質(zhì)量指標。分析影響毛羽的因素，采取措施減少成紗毛羽是各紡織企業(yè)急待解決的問(wèn)題。我們知道，從原料、工藝以及生產(chǎn)過(guò)程中的每個(gè)環(huán)節都對成紗毛羽有不同程度的影響。但有的因素對我們解決成紗毛羽比較直觀(guān)，有的因素在采取了一定的措施后卻不能立竿見(jiàn)影。我公司在2004年1月份購買(mǎi)了陜西長(cháng)嶺紡織機電科技有限公司的YG-172A型紗線(xiàn)毛羽儀，利用該毛羽儀做了一些紗線(xiàn)毛羽的實(shí)驗數據分析。本文主要從影響紗線(xiàn)毛羽的幾點(diǎn)直觀(guān)因素著(zhù)手分析，通過(guò)大量的對比試驗從不同角度闡述了減少紗線(xiàn)毛羽的幾點(diǎn)建議。

    1 粗紗物理指標對成紗毛羽的影響
    精紗回潮率在生產(chǎn)過(guò)程中牽伸纖維與纖維、纖維與機械表面之間相互磨擦容易引起纖維產(chǎn)生靜電，當纖維間帶有相同電荷時(shí)，由于同性電荷的相互排斥造成纖維之間互不抱合，從而引起紗條內的纖維端因為靜電而外露，增加紗線(xiàn)毛羽。從物理學(xué)的角度我們知道纖維的比電阻與纖維的回潮率成負相關(guān)，而纖維的回潮率與其相對濕度成正相關(guān)，即生產(chǎn)環(huán)境相對濕度大，纖維的回潮率大，其比電阻相對則偏小。因此，我們可通過(guò)提高生產(chǎn)環(huán)境的相對濕度來(lái)增加纖維的回潮率，從而降低纖維的比電阻，增加纖維在生產(chǎn)過(guò)程中產(chǎn)生的靜電荷的散逸速度，這樣可以從很大程度上消除纖維上的靜電，通過(guò)減小纖維間因靜電原因的相互排斥而頭尾外露，以達到降低毛羽的目的。表1是粗紗在不同回潮率情況下的試驗對比。

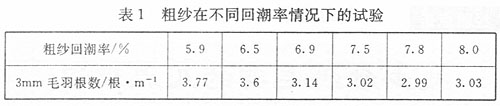

    見(jiàn)表一

    注：試驗品種為J14.6tex，試驗數據為10次試驗數據的平均值，細紗為同錠同粗紗。

    通過(guò)表1的試驗數據我們可以看出，成紗的毛羽根數隨著(zhù)粗紗纖維回潮率的增加有減少的趨勢。所以在生產(chǎn)過(guò)程中我們可以根據實(shí)際情況適當增加生產(chǎn)環(huán)境的相對濕度而提高粗紗的回潮率來(lái)降低成紗毛羽。

   2 粗紗捻系數
   粗紗捻系數的大小對成紗的毛羽有一定程度的影響。粗紗捻系數偏小，粗紗在卷繞成形及運輸過(guò)程中易出現發(fā)毛、表面不光潔，這樣顯露在粗紗表面的纖維越多則在細紗生產(chǎn)過(guò)程中產(chǎn)生毛羽的機率相對就越多。適當增加粗紗捻系數，同時(shí)減小其后區牽伸倍數，可以降低后牽伸區纖維的擴散程度，加強紗條內纖維之間的抱合力，讓纖維須條在進(jìn)入主牽伸區時(shí)留有一定的捻回，使粗紗表面光潔，對減少成紗毛羽有利。表2是不同粗紗捻系數時(shí)的成紗毛羽數對比試驗。

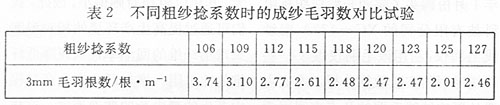

    見(jiàn)表二

    注：試驗品種為J14.6tex，試驗數據為10次試驗數據的平均值，細紗為同錠同粗紗。

    由表2可知：紗線(xiàn)毛羽隨粗紗捻系數的增加有降低的趨勢，做為精梳品種尤其是當粗紗捻系數為120以上時(shí)，毛羽較捻系數為106降低了34%以上。因此，在保證細紗工序能夠不出“硬頭”的情況下，粗紗捻系數可以偏大掌握，來(lái)適當降低成紗毛羽。

    3  細紗工序對成紗毛羽的影響
    3.1  鋼絲圈的合理選擇
    3.1.1  鋼絲圈重量對毛羽的影響
    在環(huán)錠紡紗過(guò)程中，鋼絲圈重量的配置將直接影響到紡紗張力的變化，而紡紗張力是影響成紗毛羽的重要因素。因為在整個(gè)卷繞成型過(guò)程中，紗線(xiàn)的卷繞張力時(shí)刻在發(fā)生不同的變化。     鋼絲圈重量的大小影響紗線(xiàn)張力的變化。如果配置的鋼絲圈重量越輕，紗線(xiàn)張力就會(huì )越小，導致氣圈形狀過(guò)大，當管紗在底部時(shí)造成氣圈碰撞隔紗板，使紗線(xiàn)毛羽增加；同時(shí)由于紡紗三角區的纖維捻系數收縮相對較差，會(huì )影響纖維的有效加捻和抱合，從而也會(huì )使紗線(xiàn)毛羽增加。反之，如果配置的鋼絲圈重量越重，紗線(xiàn)張力就會(huì )越大，氣圈形狀則越小，當管紗在底部時(shí)造成氣圈碰撞紗管頂部而造成紗線(xiàn)毛羽過(guò)多。同時(shí)由于鋼絲圈重量重而出現磨滅早、使用周期短的現象。所以在選擇鋼絲圈重量時(shí)應慎重考慮，應通過(guò)試驗紡紗來(lái)選擇最佳重量的鋼絲圈。表3是使用6903型號的鋼絲圈在不同重量時(shí)的紡紗試驗數據。

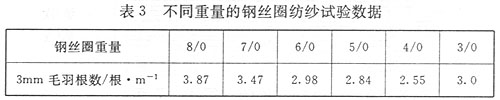

    見(jiàn)表3

    注：試驗品種為J14.6tex，試驗數據為10次試驗數據的平均值，細紗為同錠同粗紗。

    3.1.2鋼絲圈使用期限對毛羽的影響
    國內鋼絲圈的使用期限一般5～7天，但具體使用期限還要根據各企業(yè)的實(shí)際情況而定。我公司在J14.6tex品種上選用的國產(chǎn)鍍氟鋼絲圈使用期限最多不超過(guò)5天。在剛上機后，成紗毛羽一般偏長(cháng)，在經(jīng)過(guò)一個(gè)成熟期(大約是一排紗)后，成紗毛羽得到改善，在第2～3天毛羽較為穩定，第4天毛羽有開(kāi)始惡化的趨勢，第5天毛羽明顯增加，此時(shí)就必須更換鋼絲圈。表4和圖1分別是鋼絲圈使用天數與3mm毛羽平均統計值相對應的毛羽波動(dòng)趨勢圖。

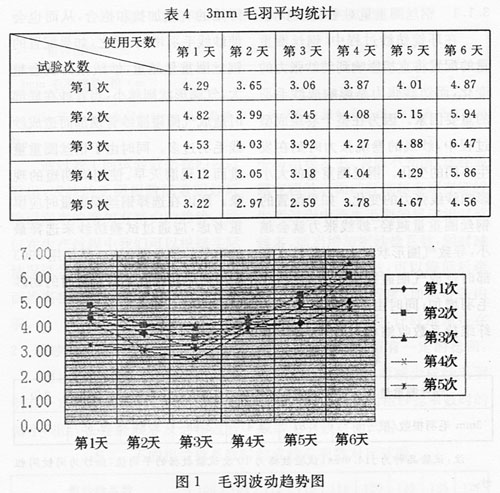

見(jiàn)表4/圖1

    3.1.3  鋼絲圈質(zhì)量對毛羽的影響
    鋼絲圈質(zhì)量的好壞對毛羽有著(zhù)很大程度的影響。這主要區別于國產(chǎn)鋼絲圈和進(jìn)口鋼絲圈在質(zhì)量穩定性上的差異。國內鋼絲圈無(wú)論鍍氟與否，可以說(shuō)沒(méi)有本質(zhì)的區別，其內在質(zhì)量存在著(zhù)差異。主要體現在使用一段時(shí)間后錠與錠之間的差異較大，造成同批紗質(zhì)量的不穩定。后來(lái)我們使用了瑞士Bracker鋼絲圈后，由于其質(zhì)量的穩定，細紗整體斷頭明顯減少，由鋼絲圈造成的錠與錠之間的差異也縮小，從而保證了紗線(xiàn)質(zhì)量的相對穩定。

    3.2  細紗錠速
    細紗錠速對紗線(xiàn)毛羽有較大的影響，從表4試驗數據看出毛羽隨細紗錠速的增大而大幅度的上升。所以在實(shí)際生產(chǎn)過(guò)程中應合理選擇細紗錠速，不要一味追求產(chǎn)量而忽視產(chǎn)品質(zhì)量，作為企業(yè)應權衡產(chǎn)量和質(zhì)量的矛盾。表5是不同錠速時(shí)細紗毛羽測試數據。

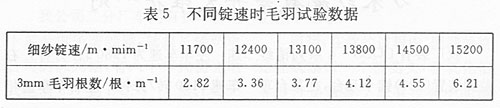

    見(jiàn)表5

    注：試驗品種為J14.6tex，試驗數據為10次試驗數據的平均值，細紗為同錠同粗紗。

    3.3  鋼領(lǐng)
    鋼領(lǐng)是細紗卷繞機構非常重要的紡專(zhuān)器材，鋼領(lǐng)狀況的好壞直接影響到紗線(xiàn)毛羽的多少。新鋼領(lǐng)和進(jìn)入衰退期的鋼領(lǐng)使紗線(xiàn)容易起毛，因其粗糙的滑行表面降低了鋼絲圈的制動(dòng)效應， 干擾了鋼絲圈的順利滑行，從而增加了成紗毛羽。因此，新鋼領(lǐng)上車(chē)時(shí)，要嚴格按照其使用 說(shuō)明進(jìn)行使用，以提高其使用壽命，首先要偏輕選擇鋼絲圈，合理選擇錠速，待鋼領(lǐng)軌道形 成后再進(jìn)行常規使用。進(jìn)入衰退期的鋼領(lǐng)，鋼絲圈要偏重掌握，同時(shí)適當縮短鋼領(lǐng)的使用周 期對保證成紗毛羽及其它質(zhì)量要求有很大的幫助。

    4  結束語(yǔ)
    4.1  毛羽作為質(zhì)量問(wèn)題，現在已經(jīng)是被眾多紡織企業(yè)認識到的一個(gè)重要問(wèn)題，但毛羽也是 普通環(huán)錠紡紗系統的一個(gè)難點(diǎn)問(wèn)題。多年來(lái)，人們在一直不斷的研究，從各個(gè)環(huán)節的著(zhù)手點(diǎn) 以及細紗牽伸加捻等關(guān)鍵部位都采取了大量的措施，使普通環(huán)錠紡紗線(xiàn)的毛羽得到了改善， 但是距滿(mǎn)足人們更高的要求還是有一定的差距。

    4.2  現在國外已經(jīng)研究出了不同形式的緊密紡紗機構，在解決毛羽方面取得了明顯的效果 。但我們只是改造也要花費很高的費用。所以，作為我們國內棉紡企業(yè)，也應發(fā)揮我們國人 的智慧，以便早日有我們自己解決毛羽的拿手武器。
